Téléchargement des fichiers STL




Assurez-vous que votre imprimante 3D est bien calibrée sur les axes X, Y et Z

Il est préférable d'imprimer toutes les pièces d'ULIO sur la même imprimante 3D (au moins les pièces A,B et C)

  • À moins d'être certain que les autres imprimantes 3D impriment avec la même précision

Nous vous prions de bien respecter nos droits et restrictions sur l'utilisation des droits de propriété


La façon de procéder

1. Nous vous recommandons de télécharger tous les fichiers STL sur votre PC

2. Nous vous recommandons de 'slicer' tous les fichiers STL et de sauvegarder les Gcodes sur votre PC

  • Veuillez regarder nos tutoriels vidéo et assurez-vous de suivre nos recommandations

  • Assurez-vous de NE PAS TOURNER LE MODÈLE STL une fois que vous le téléchargez dans le logiciel de tranchage (ex: CURA)

    • Le modèle STL doit être imprimé sur ces axes prédéfinis

  • ll est fortement recommandé d'imprimer avec rétraction

    • Si vous avez une buse chaude tout en métal, une seule goutte d'huile de machine à coudre de bonne qualité (à vos propres risques) fera des merveilles pour empêcher le filament en PLA/PHA de boucher spécifiquement lors de la rétraction

3. Enregistrez tous les Gcodes sur une carte SD

4. Gérez vos impressions avec une feuille excel et cochez les pièces une fois qu'elles auront été imprimées





A

A) Assurez-vous de NE PAS TOURNER LE MODÈLE STL une fois que vous le téléchargez dans le logiciel de tranchage (ex: CURA) Le modèle STL doit être imprimé sur ces axes prédéfinis

B) Support (lignes) en contact avec le plateau (voir la vidéo de tranchage)

  • Assurez-vous que la distance entre le support et la pièce sur les axes X et Y = 2mm

  • Assurez-vous que la distance entre le support et la pièce sur l'axe Z = 0 mm




B

A) Assurez-vous de NE PAS TOURNER LE MODÈLE STL une fois que vous le téléchargez dans le logiciel de tranchage (ex: CURA) Le modèle STL doit être imprimé sur ces axes prédéfinis








C

A) Assurez-vous de NE PAS TOURNER LE MODÈLE STL une fois que vous le téléchargez dans le logiciel de tranchage (ex: CURA) Le modèle STL doit être imprimé sur ces axes prédéfinis

Nouvelle pièce additionnelle depuis Décembre 2017 (beta test et n'est pas montré dans la vidéo):

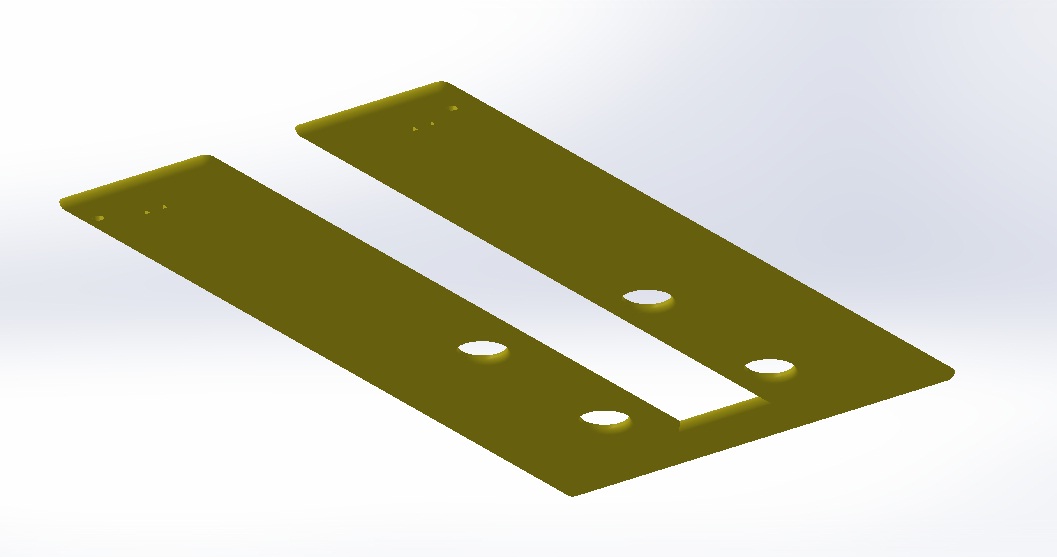

B) Si la partie C s'incline vers l'avant (un peu c'est correct) vous aurez besoin de télécharger et d'imprimer ce cale. S'il vous plaît éviter un ajustement serré, la partie C devrait glisser facilement sans effort (cliquez ici pour voir l'installation)

  • Téléchargez et imprimez cette pièce pour déterminer la bonne épaisseur de votre cale

PS: Vous pouvez toujours ajuster l'épaisseur de la crémaillère en l'augmentant ou en la diminuant (Cependant, le calage est beaucoup plus facile)

  • Modifier l'échelle sur l'axe Z dans CURA (+/- 0.5% à +/- 10%)
    • Pour gagner du temps et économiser du PLA, vous pouvez faire vos tests d'échelonnage avec ce fichier STL (Éviter un ajustement serré)
  • Si la pièce est trop épaisse vous pouvez toujours la sabler manuellement ( 200 à 300 grains )

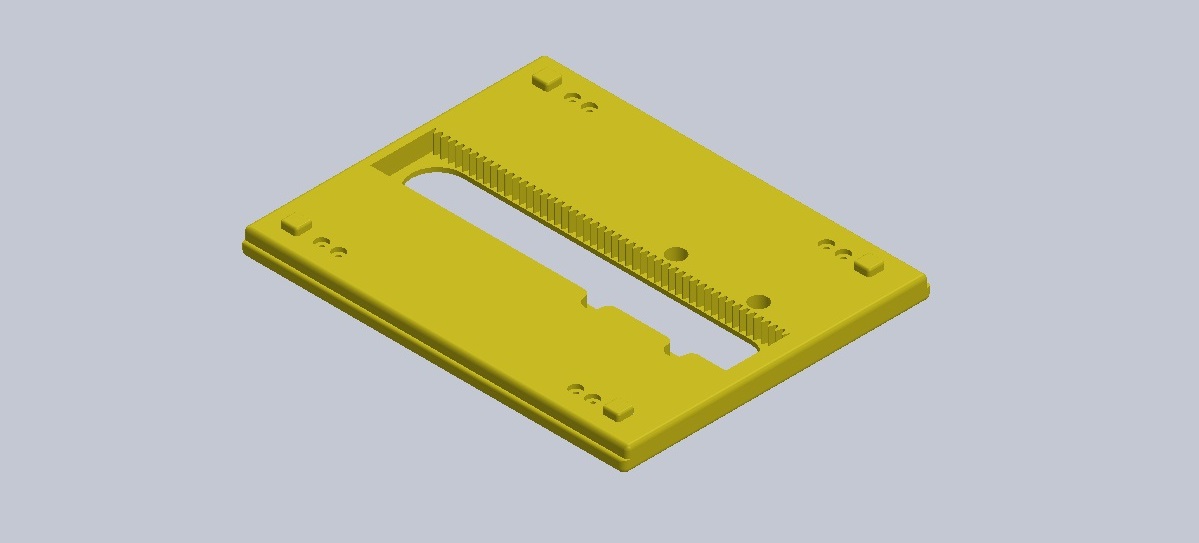

D

A) Assurez-vous de NE PAS TOURNER LE MODÈLE STL une fois que vous le téléchargez dans le logiciel de tranchage (ex: CURA) Le modèle STL doit être imprimé sur ces axes prédéfinis

B) Si jamais la pièce D ne glisse pas bien entre les rails de la pièce C il faudra ajuster son épaisseur. Vous pouvez soit:

  • Modifier l'échelle sur l'axe Z dans CURA (+/- 0.5% à +/- 10%)
    • Pour gagner du temps et économiser du PLA, vous pouvez faire vos tests d'échelonnage avec ce fichier STL
  • Si la pièce est trop épaisse vous pouvez toujours la sabler manuellement ( 200 à 300 grains )



E

A) Assurez-vous de NE PAS TOURNER LE MODÈLE STL une fois que vous le téléchargez dans le logiciel de tranchage (ex: CURA) Le modèle STL doit être imprimé sur ces axes prédéfinis

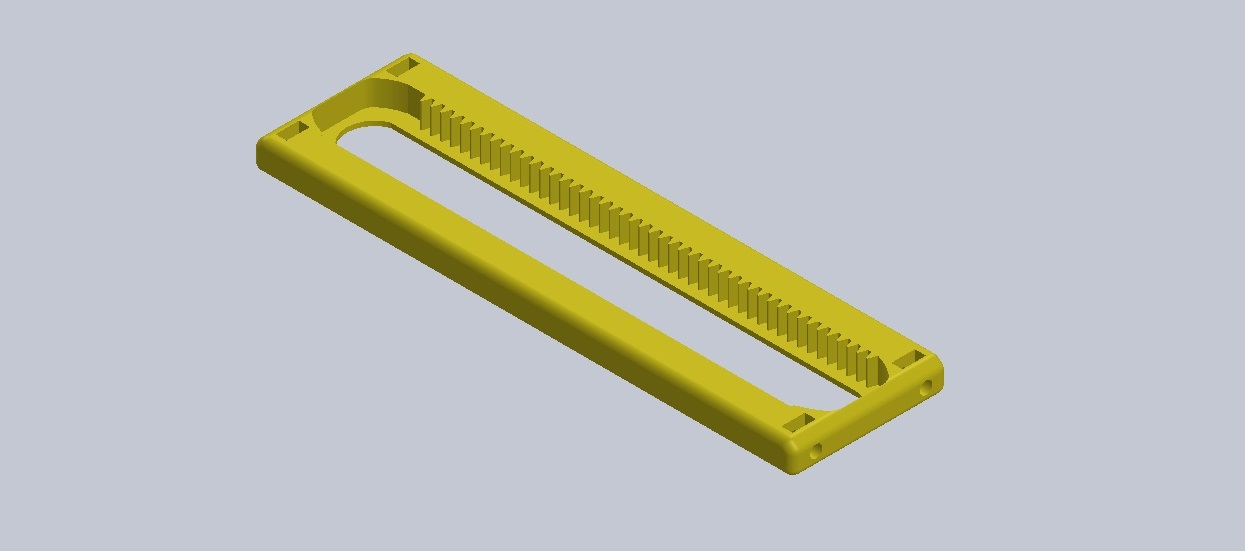

F

A) Assurez-vous de NE PAS TOURNER LE MODÈLE STL une fois que vous le téléchargez dans le logiciel de tranchage (ex: CURA) Le modèle STL doit être imprimé sur ces axes prédéfinis

B) Si jamais la pièce F ne glisse pas bien entre les rails de la pièce A il faudra ajuster son hauteur et/ou son épaisseur:

  • Pour ajuster l'hauteur vous pouvez:
    • Modifier l'échelle sur l'axe Y dans CURA (+/- 0.5% à +/- 10%)
      • Pour gagner du temps et économiser du PLA, vous pouvez faire vos tests d'échelonnage avec ce fichier STL
    • Si la pièce est trop haute vous pouvez toujours la sabler manuellement ( 200 à 300 grains )
  • Pour ajuster l'épaisseur vous pouvez:
    • Modifier l'échelle sur l'axe Z dans CURA (+/- 0.5% à +/- 10%)
      • Pour gagner du temps et économiser du PLA, vous pouvez faire vos tests d'échelonnage avec ce fichier STL
    • Si la pièce est trop épaisse vous pouvez toujours la sabler manuellement ( 200 à 300 grains )

Nouvelle pièce additionnelle depuis Décembre 2017 (beta test et n'est pas montré dans la vidéo):

  • Cliquez sur ce cale afin de télécharger et d'imprimer cette pièce. Il faudra par la suite l'installer entre la pièce I et la pièce F (cliquez ici pour voir l'installation)
    • Si la cale est trop épaisse, vous pouvez le sabler jusqu'à ce que la crémaillère de l'axe X (pièce F) se déplace facilement



G

Regardez notre vidéo pour personnaliser cette pièce en ajoutant le nom de votre école par exemple:

  • Cliquez ici pour télécharger notre fichier STEP
  • Bien qu'il ne soit pas montré dans la vidéo, il est très important de changer vos unités de mesure en mm (Il ne faut pas les garder en pouces)

A) Lorsque vous avez terminé de personnaliser cette pièce :

  • Vous pouvez envoyer le fichier directement à CURA
  • Vous pouvez sauvegarder le fichier en format STL
  • Assurez-vous de TOURNER LE MODÈLE STL tel que montré dans la vidéo (voir la gallerie à gauche)

B) Support (lignes) en contact avec le plateau (voir la vidéo de tranchage)

  • Assurez-vous que la distance entre le support et la pièce sur les axes X et Y = 2mm

  • Assurez-vous que la distance entre le support et la pièce sur l'axe Z = 0 mm

C) On vous conseille d'imprimer cette pièce avec un pourcentage de remplissage de 30%

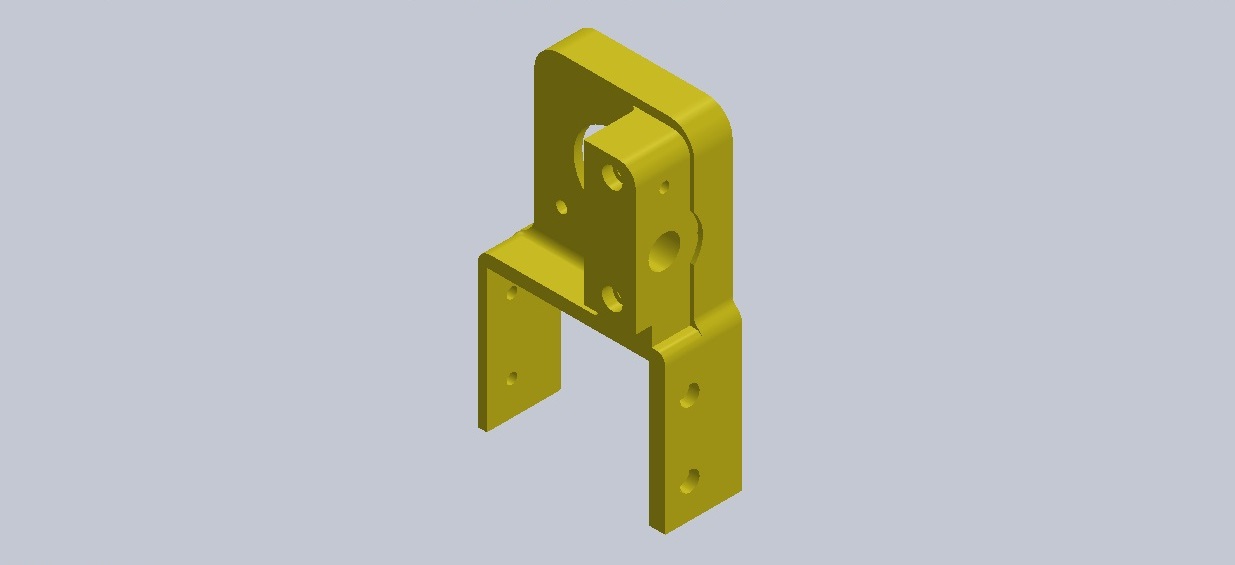

H

A) Assurez-vous de NE PAS TOURNER LE MODÈLE STL une fois que vous le téléchargez dans le logiciel de tranchage (ex: CURA) Le modèle STL doit être imprimé sur ces axes prédéfinis

B) Support (lignes) en contact avec le plateau (voir la vidéo de tranchage)

  • Assurez-vous que la distance entre le support et la pièce sur les axes X et Y = 2mm

  • Assurez-vous que la distance entre le support et la pièce sur l'axe Z = 0 mm

C) Si la clip du tube Bowden ne visse pas bien dans l'ouverture de droite, vous pouvez: :

  • Nettoyez manuellement le trou avec un papier sablé (200 à 300 grains)
  • Modifier  l'échelle  des axes Y et Z dans CURA (+/- 0.5% à +/- 3%)

D) Si cette pièce n'est pas assez solide vous pouvez augmenter l'épaisseur des murs et le pourcentage du remplissage à 30%

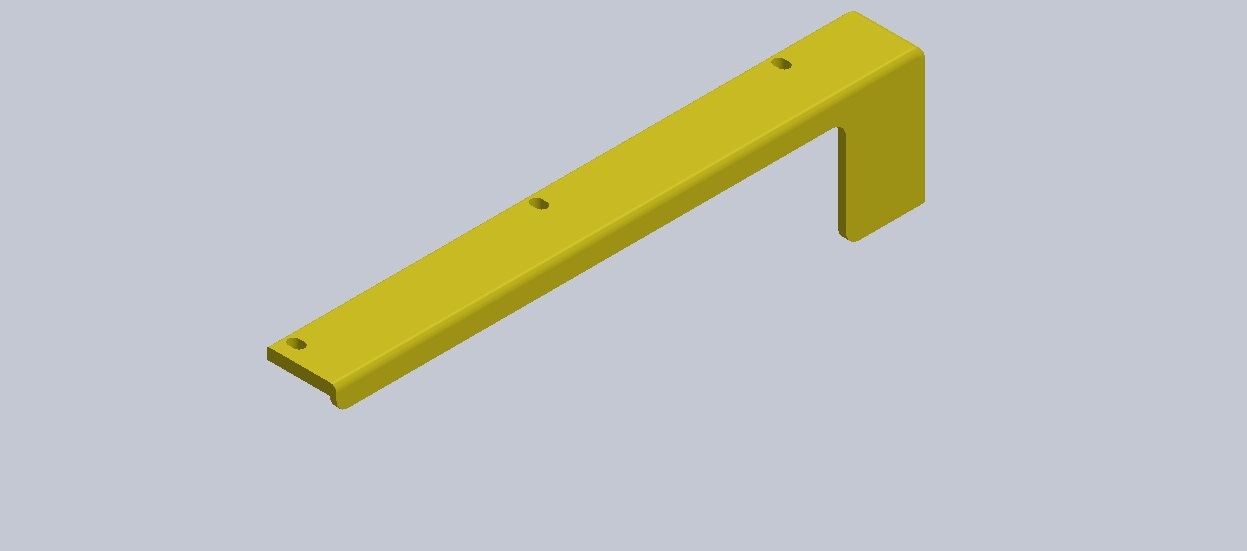

I

A) Assurez-vous de NE PAS TOURNER LE MODÈLE STL une fois que vous le téléchargez dans le logiciel de tranchage (ex: CURA) Le modèle STL doit être imprimé sur ces axes prédéfinis

B) Cette pièce peut être imprimée en groupe pour sauver du temps

  • I, J






J

A) Assurez-vous de NE PAS TOURNER LE MODÈLE STL une fois que vous le téléchargez dans le logiciel de tranchage (ex: CURA) Le modèle STL doit être imprimé sur ces axes prédéfinis

B) Cette pièce peut être imprimée en groupe pour sauver du temps

  • I, J

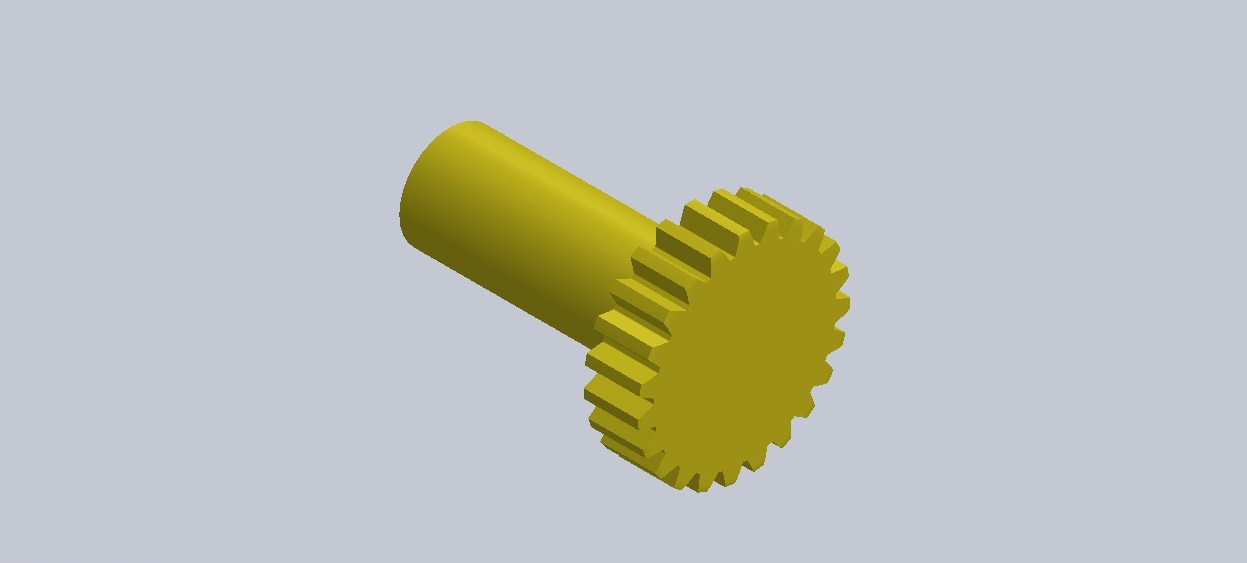

K

A) Assurez-vous de NE PAS TOURNER LE MODÈLE STL une fois que vous le téléchargez dans le logiciel de tranchage (ex: CURA) Le modèle STL doit être imprimé sur ces axes prédéfinis

B) Si l'engrenage ne s'adapte pas bien sur l'arbre du moteur, vous pouvez:

  • En premier: Modifier  l'échelle  des axes X et Y dans CURA (max 3%).
  • En deuxième: Nettoyez manuellement le trou de l'engrenage avec un foret de 5 mm

Mise à jour de la pièce éxistante depuis Décembre 2017 (beta test et n'est pas montré dans la vidéo):

  • Cliquez sur axes X et Y afin de télécharger et d'imprimer la mise à jour de ces engrenages (Ils semblent donner un meilleur ajustement)

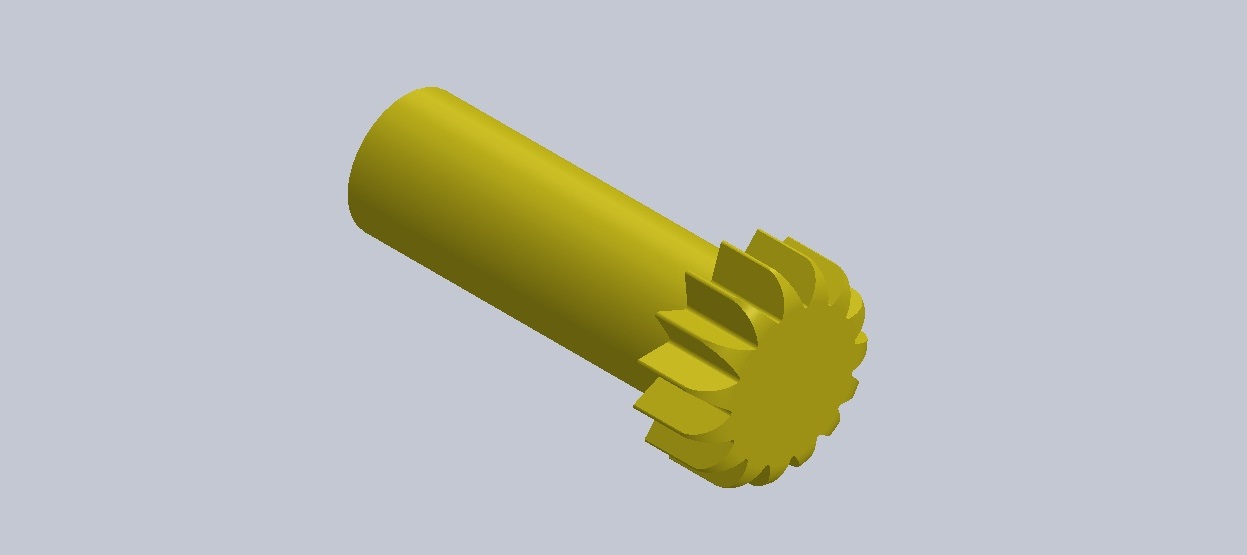

L

A) Assurez-vous de NE PAS TOURNER LE MODÈLE STL une fois que vous le téléchargez dans le logiciel de tranchage (ex: CURA) Le modèle STL doit être imprimé sur ces axes prédéfinis

B) Si l'engrenage ne s'adapte pas bien sur l'arbre du moteur, vous pouvez:

  • En premier: Modifier  l'échelle  des axes X et Y dans CURA (max 3%)
  • En deuxième: Nettoyez manuellement le trou de l'engrenage avec un foret de 5 mm

Nouveau engrenage de 14 dents au lieu de 13 dents depuis Décembre 2017 (beta test et n'est pas montré dans la vidéo):

  • Cliquez sur axe Z afin de pouvoir télécharger et d'imprimer le nouveau engrenage (Il semble donner un meilleur résultat)
  • Assurez-vous de télécharger le microprogramme de Marlin avec l'engrenage de 14 dents



M

A) Assurez-vous de NE PAS TOURNER LE MODÈLE STL une fois que vous le téléchargez dans le logiciel de tranchage (ex: CURA) Le modèle STL doit être imprimé sur ces axes prédéfinis

B) On vous conseille d'imprimer cette pièce avec un pourcentage de remplissage de 30%

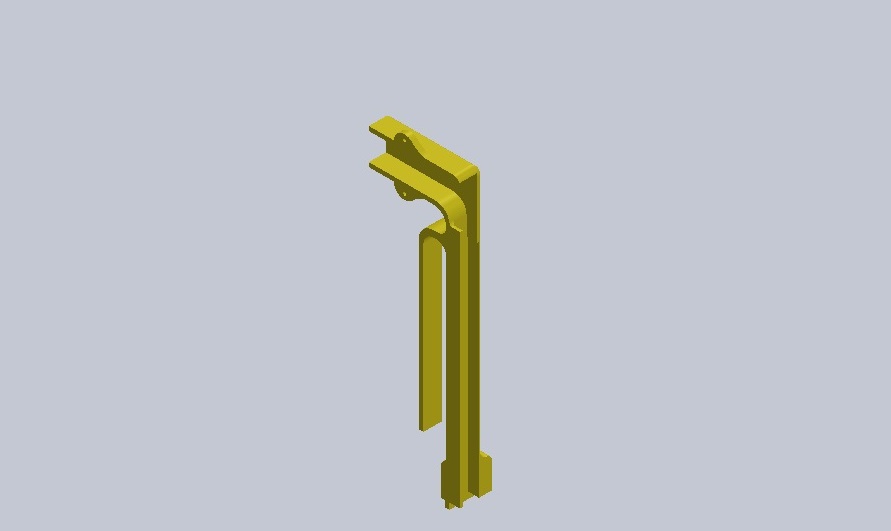

N

A) Assurez-vous de NE PAS TOURNER LE MODÈLE STL une fois que vous le téléchargez dans le logiciel de tranchage (ex: CURA) Le modèle STL doit être imprimé sur ces axes prédéfinis

B) Support (lignes) en contact partout (voir la vidéo de tranchage)

  • Assurez-vous que la distance entre le support et la pièce sur les axes X et Y = 2mm

  • Assurez-vous que la distance entre le support et la pièce sur l'axe Z = 0 mm

C) Cette pièce peut être imprimée en groupe pour sauver du temps

  • N, O

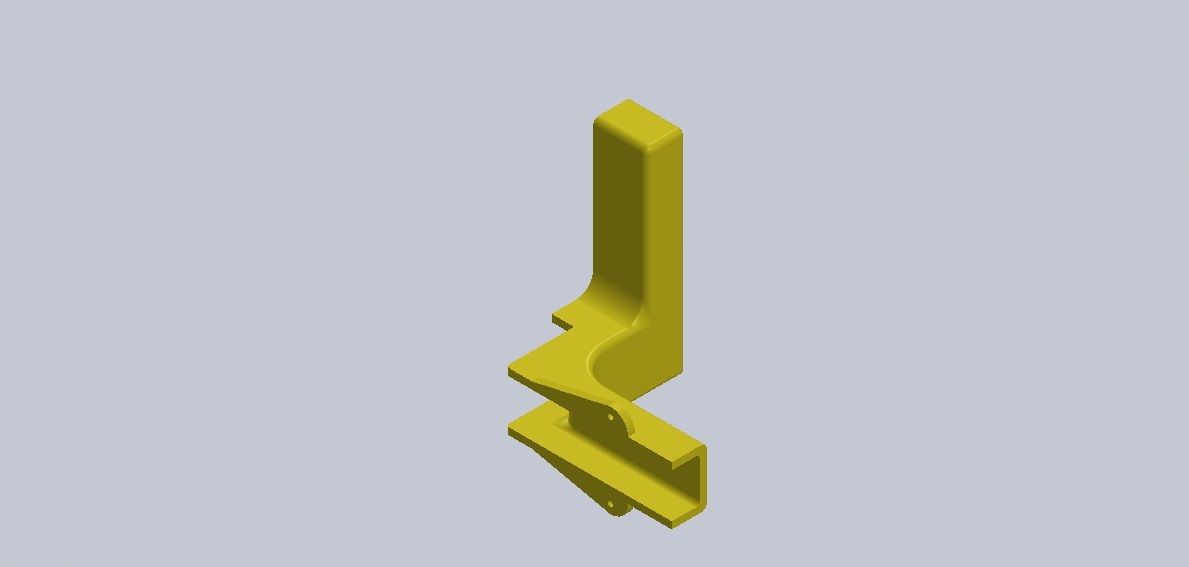

O

A) Assurez-vous de NE PAS TOURNER LE MODÈLE STL une fois que vous le téléchargez dans le logiciel de tranchage (ex: CURA) Le modèle STL doit être imprimé sur ces axes prédéfinis

B) Support (lignes) en contact partout (voir la vidéo de tranchage)

  • Assurez-vous que la distance entre le support et la pièce sur les axes X et Y = 2mm

  • Assurez-vous que la distance entre le support et la pièce sur l'axe Z = 0 mm

C) Cette pièce peut être imprimée en groupe pour sauver du temps

  • N, O

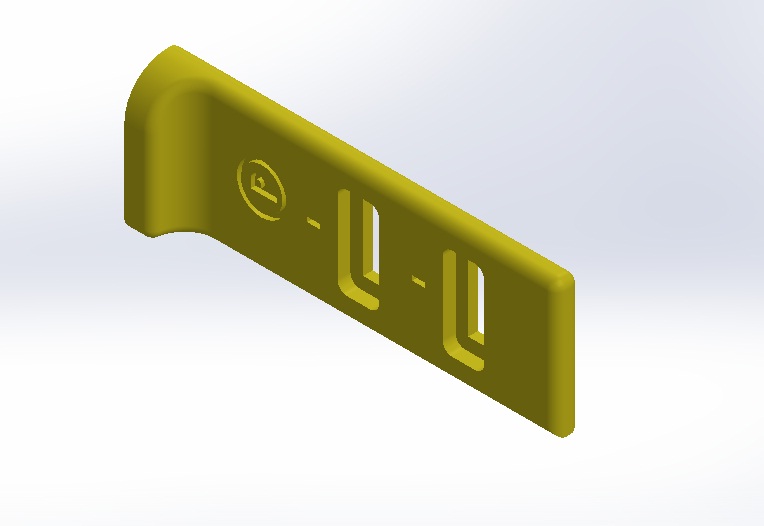

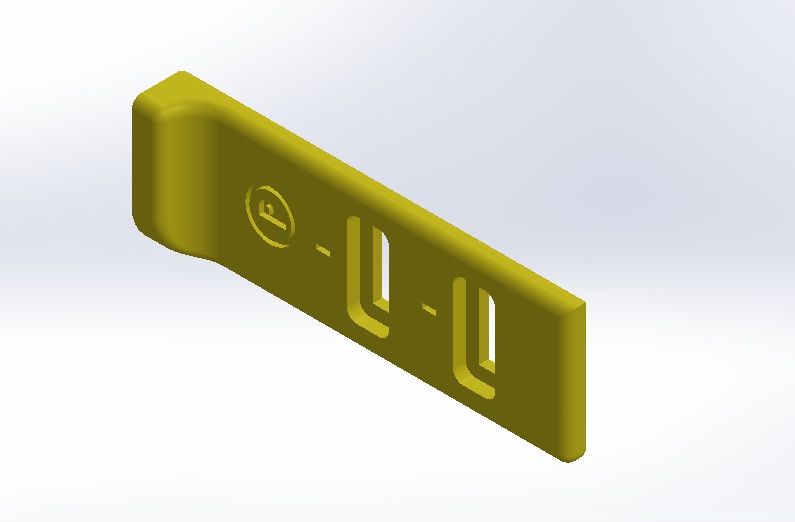

P

A) Assurez-vous de NE PAS TOURNER LE MODÈLE STL une fois que vous le téléchargez dans le logiciel de tranchage (ex: CURA) Le modèle STL doit être imprimé sur ces axes prédéfinis

B) Cette pièce peut être imprimée en groupe pour sauver du temps

  • 2 x P, Q, R, S, T, U, V










Q

A) Assurez-vous de NE PAS TOURNER LE MODÈLE STL une fois que vous le téléchargez dans le logiciel de tranchage (ex: CURA) Le modèle STL doit être imprimé sur ces axes prédéfinis

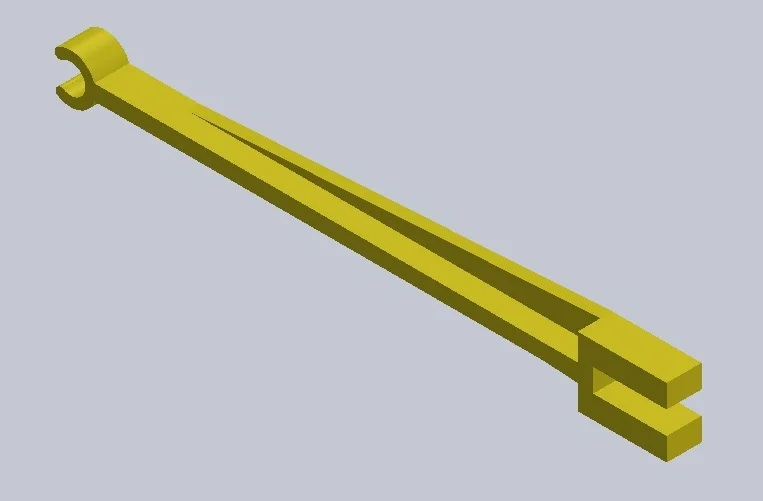

Nouvelle pièce depuis Décembre 2017 (beta test et n'est pas montré dans la vidéo):

  • Cliquez sur ce support afin de  télécharger et d'imprimer cette nouvelle pièce (cliquez ici pour voir l'installation)
    • Si la pièce est trop courte vous pouvez la rallongez en jouant sur l'échelle de l'axe des X
    • Si la pièce est trop longue vous pouvez jouer avec l'échelle de l'axe des X ou tout simplement sabler manuellement les extrémités ( 200 à 300 grains )

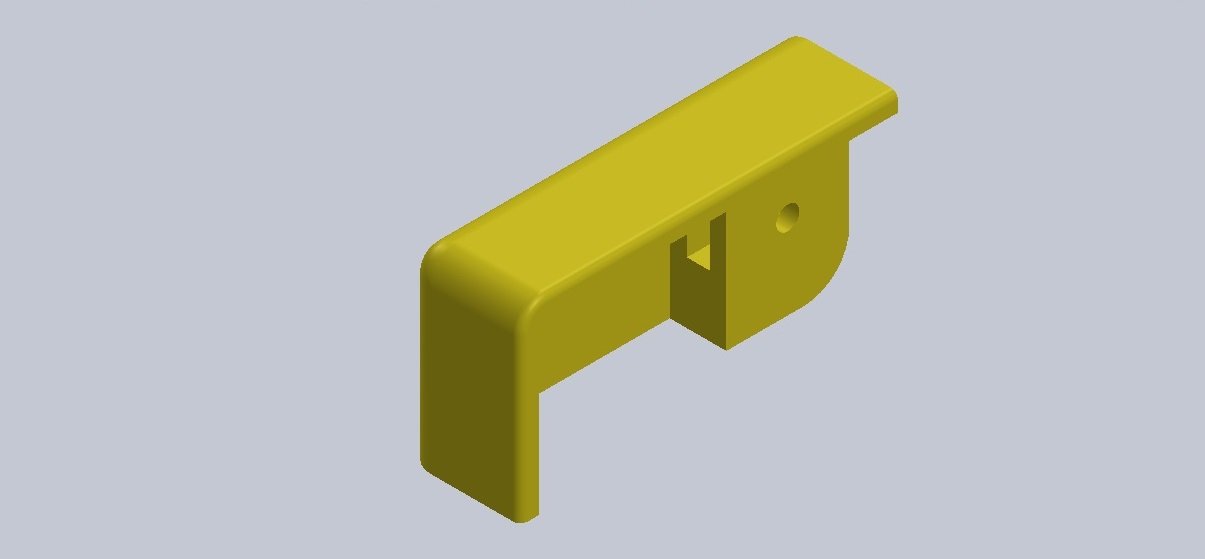

R

A) Assurez-vous de NE PAS TOURNER LE MODÈLE STL une fois que vous le téléchargez dans le logiciel de tranchage (ex: CURA) Le modèle STL doit être imprimé sur ces axes prédéfinis

B) Cette pièce peut être imprimée en groupe pour sauver du temps

  • 2 x P, Q, R, S, T, U, V








S

A) Assurez-vous de NE PAS TOURNER LE MODÈLE STL une fois que vous le téléchargez dans le logiciel de tranchage (ex: CURA) Le modèle STL doit être imprimé sur ces axes prédéfinis

B) Cette pièce peut être imprimée en groupe pour sauver du temps

  • 2 x P, Q, R, S, T, U, V

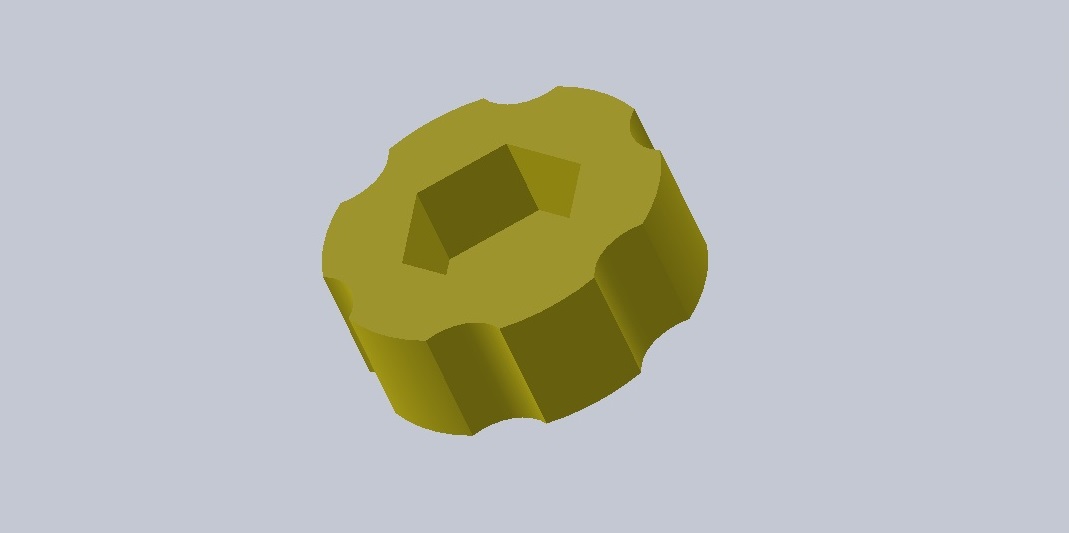

T

A) Assurez-vous de NE PAS TOURNER LE MODÈLE STL une fois que vous le téléchargez dans le logiciel de tranchage (ex: CURA) Le modèle STL doit être imprimé sur ces axes prédéfinis

B) Cette pièce peut être imprimée en groupe pour sauver du temps

  • 2 x P, Q, R, S, T, U, V

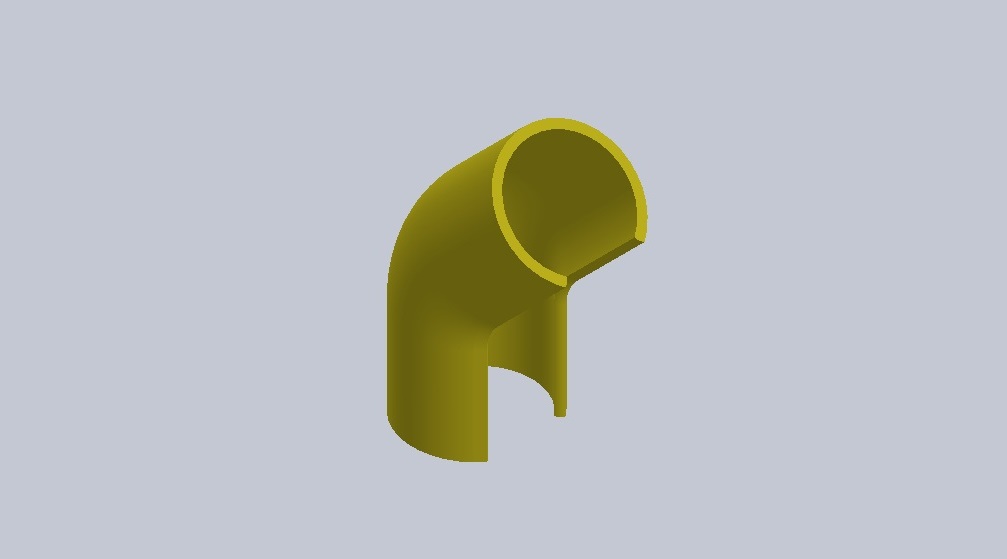

U

A) Assurez-vous de NE PAS TOURNER LE MODÈLE STL une fois que vous le téléchargez dans le logiciel de tranchage (ex: CURA) Le modèle STL doit être imprimé sur ces axes prédéfinis

B) Bien qu'il ne soit pas montré dans la vidéo, nous recommandons d'ajouter un support

  •  Il va peut être falloir changer l'angle de support dans CURA
    • C'est l'angle où CURA décide automatiquement d'ajouter un support

C) Cette pièce peut être imprimée en groupe pour sauver du temps

  • 2 x P, Q, R, S, T, U, V










V

A) Assurez-vous de NE PAS TOURNER LE MODÈLE STL une fois que vous le téléchargez dans le logiciel de tranchage (ex: CURA) Le modèle STL doit être imprimé sur ces axes prédéfinis

B) Cette pièce peut être imprimée en groupe pour sauver du temps

  • 2 x P, Q, R, S, T, U, V

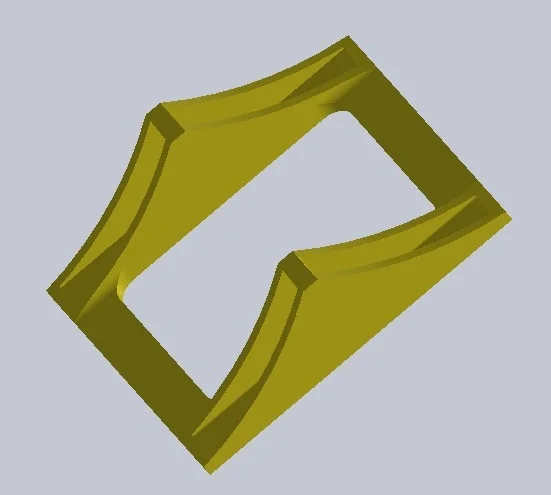

Mise à jour de la pièce éxistante depuis Décembre 2017 (beta test et n'est pas montré dans la vidéo):

  • Imprimer et installer ce support pour réduire l'oscillation latérale (cliquez ici pour voir l'installation)









Extra:

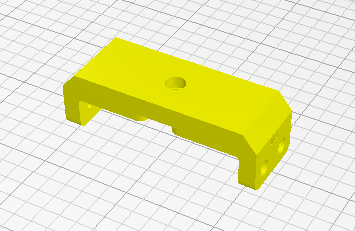

SUPPORT DU ROULEAU DE FILAMENT-BASE

A) cliquez ici pour télécharger le fichier STL





SUPPORT DU ROULEAU DE FILAMENT-POTEAU

A) cliquez ici pour télécharger le fichier STL
