tutoriels vidéo avec cura 15.04.2
Information
Vous trouverez sur cette page des tutoriels vidéo avec le slicer Cura 15.04.2 ainsi que des explications supplémentaires
A

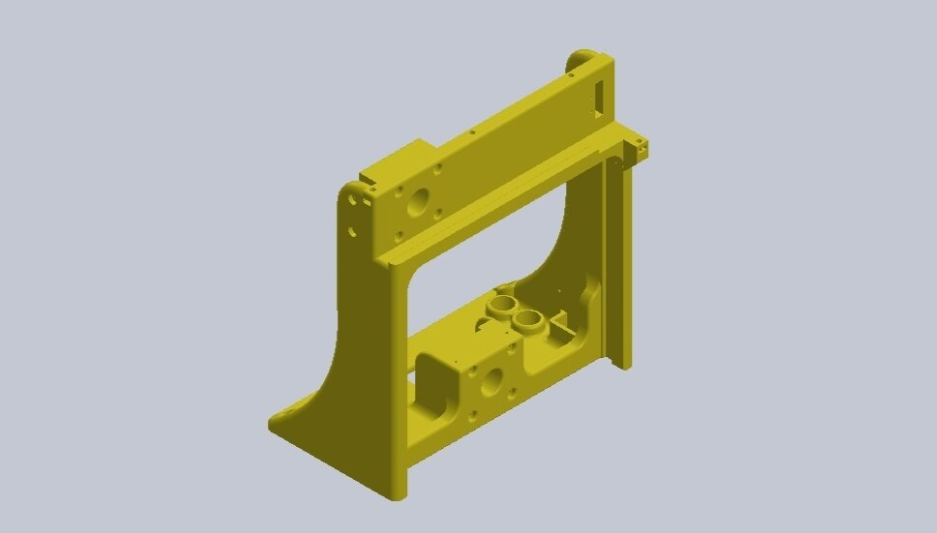

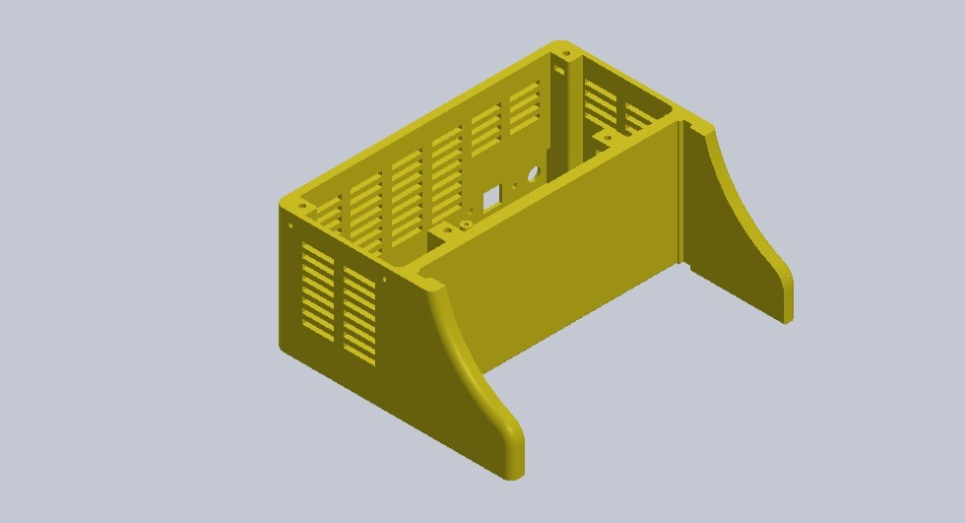

B

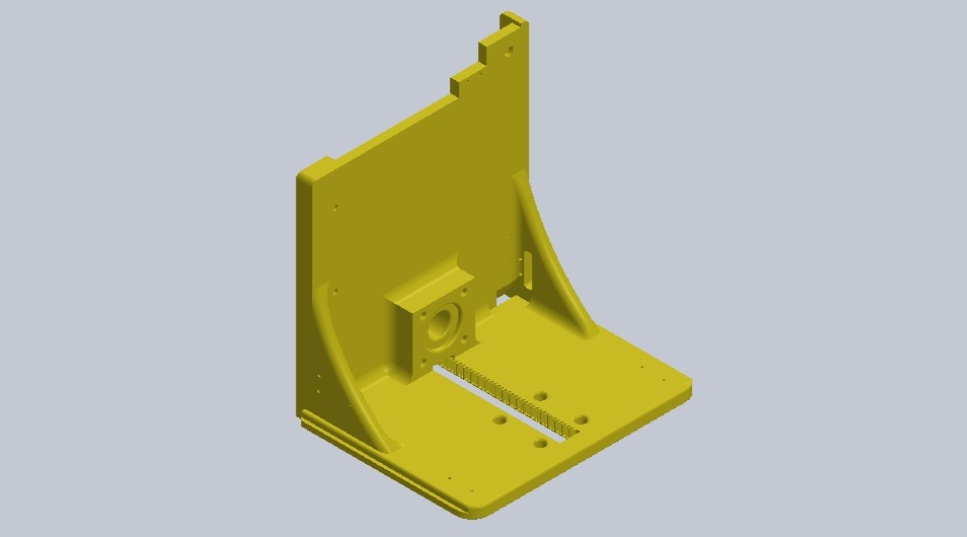

C

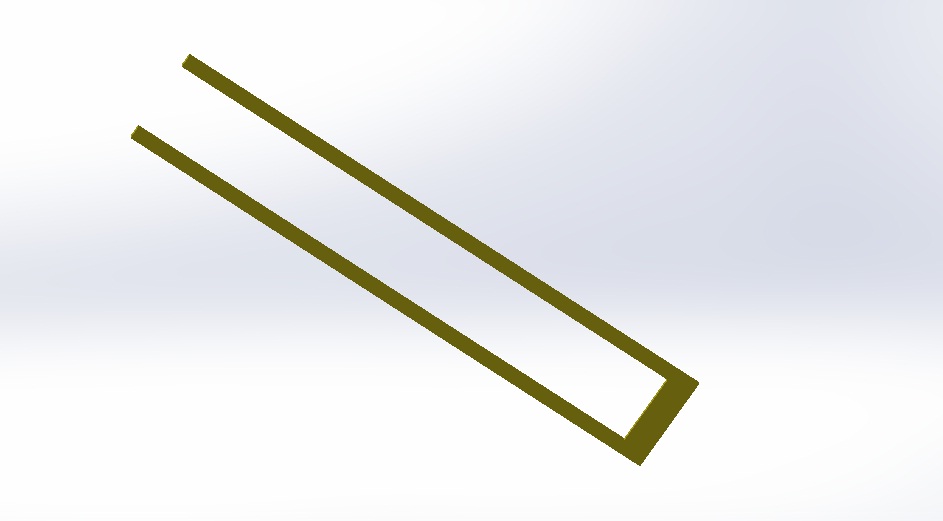

A) Suite à l'assemblage complet de l'imprimante, vous devrez installer une cale à l'arrière de la pièce C pour améliorer sa stabilité (non disponible dans la vidéo)
B) Si requis, vous pouvez déterminer la bonne épaisseur de la cale avec un modèle réduit
Téléchargez le fichier STL du modèle réduit (dernier élément de la galerie) et ajustez son épaisseur par essai/erreur (échelle de l'axe z dans votre slicer)

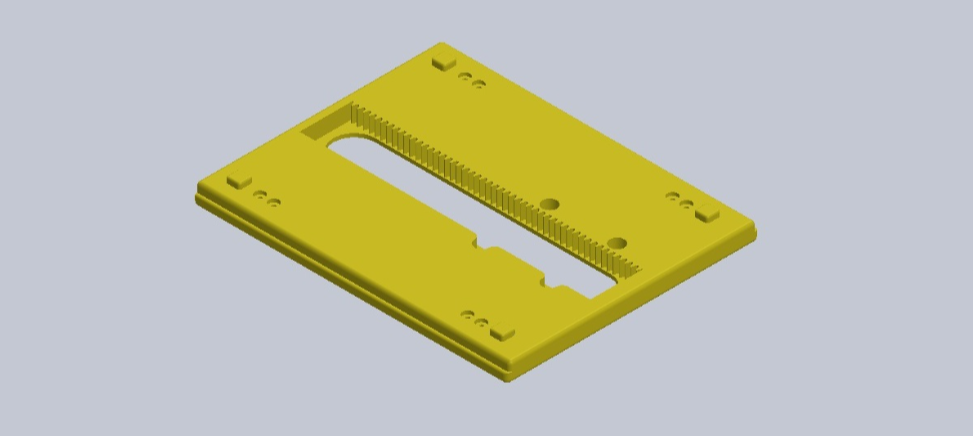

D
A) Si la pièce D ne glisse pas bien entre les rails de la pièce C, vous devrez ajuster son épaisseur
Réglage de l' épaisseur de la pièce D dans Cura

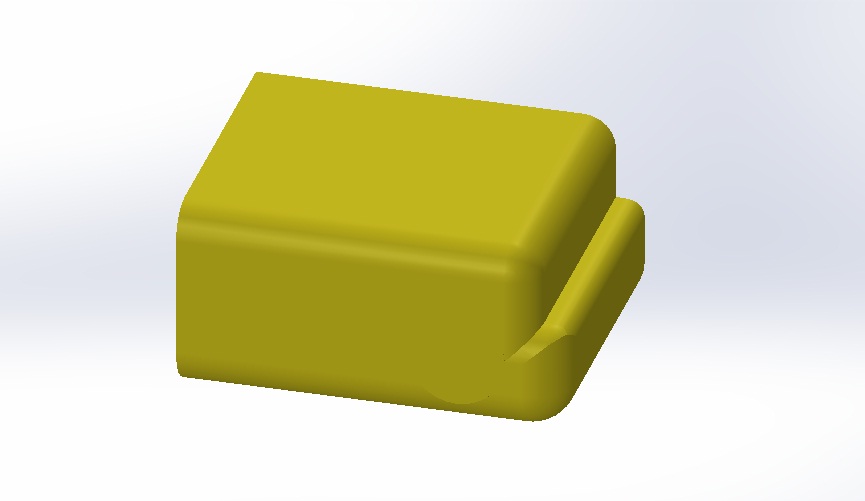

B) Si requis, vous pouvez déterminer la bonne épaisseur de la cale avec un modèle réduit
Téléchargez le fichier STL du modèle réduit (dernier élément de la galerie) et ajustez son épaisseur par essai/erreur (échelle de l'axe z dans votre slicer)

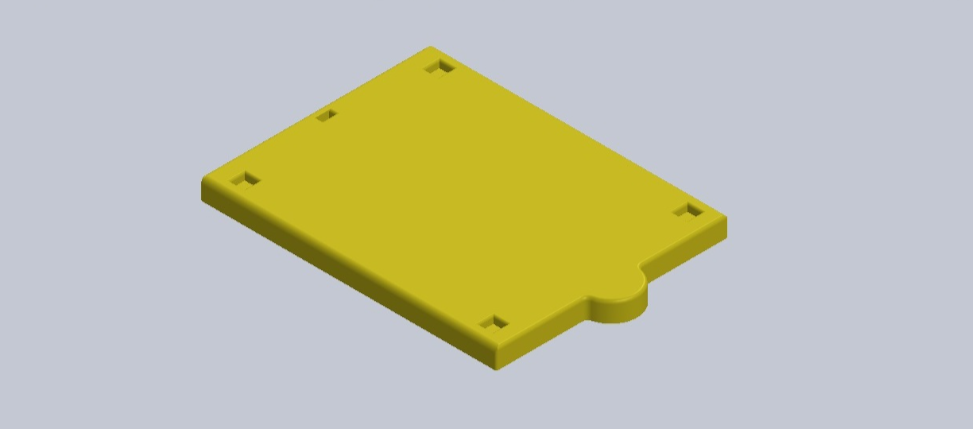

E

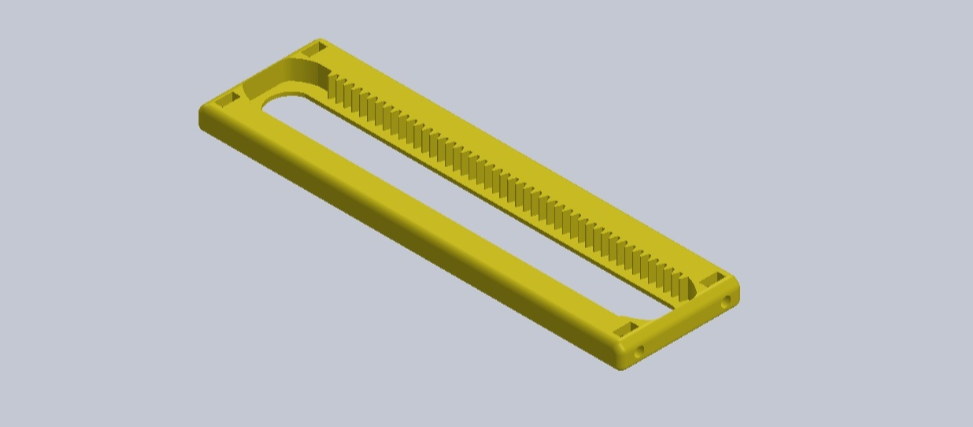

F
A) Si la pièce F ne glisse pas bien entre les rails de la pièce A, vous devrez ajuster son épaisseur
Ajustez l’épaisseur de la pièce F dans CURA
B) Si la hauteur de la pièce F dépasse le haut de la pièce A, vous devrez ajuster sa hauteur
Ajustez la hauteur de la pièce F dans CURA

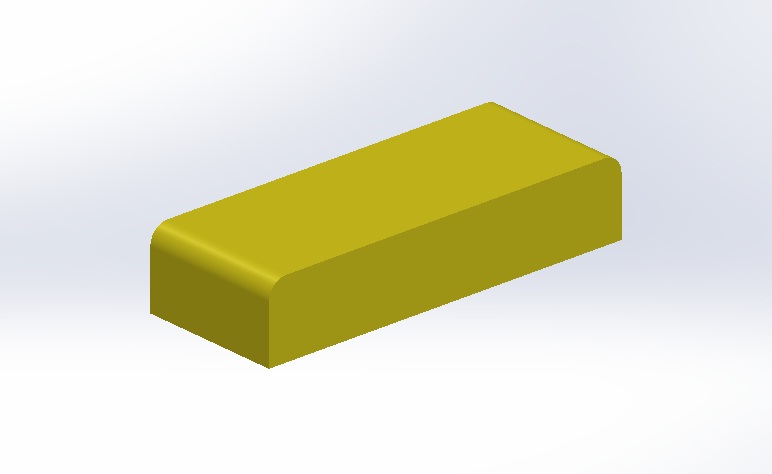

C) Si requis, vous pouvez déterminer la bonne dimension de la pièce avec un modèle réduit
Téléchargez le fichier STL du modèle réduit (dernier élément de la galerie) et ajustez son épaisseur et sa hauteur par essai/erreur (échelle des axes y et z dans votre slicer)
D) Après l'assemblage complet de l'imprimante, vous aurez besoin d’installer une cale entre les pièces I et F afin d’améliorer sa stabilité (à l’étape d’assemblage)

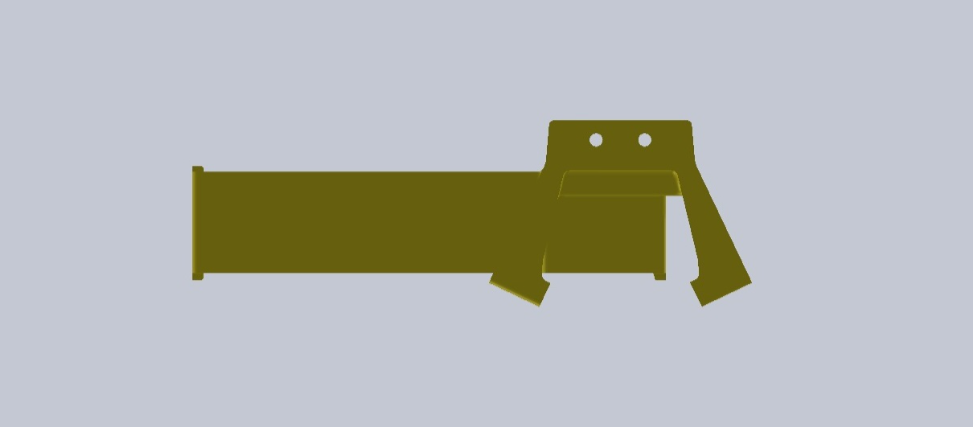

G
A) Le nouveau adapteur KJH au dessus de la buse chaude réduit énormément le blocage de la buse

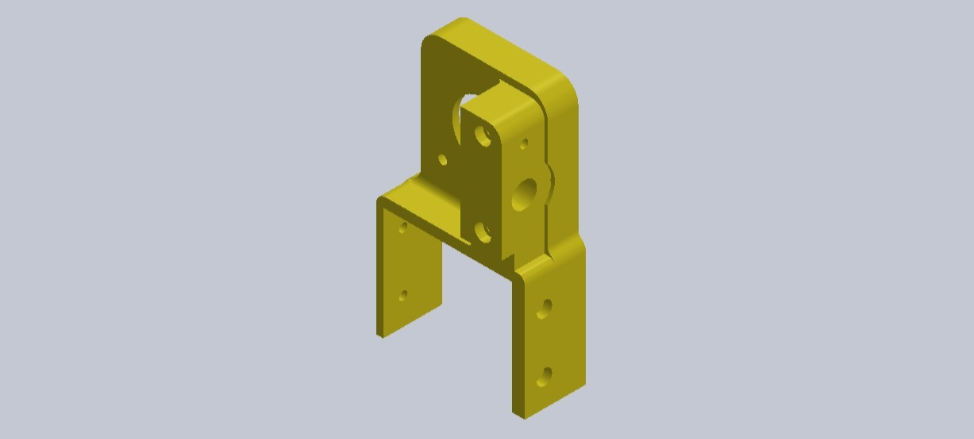

H

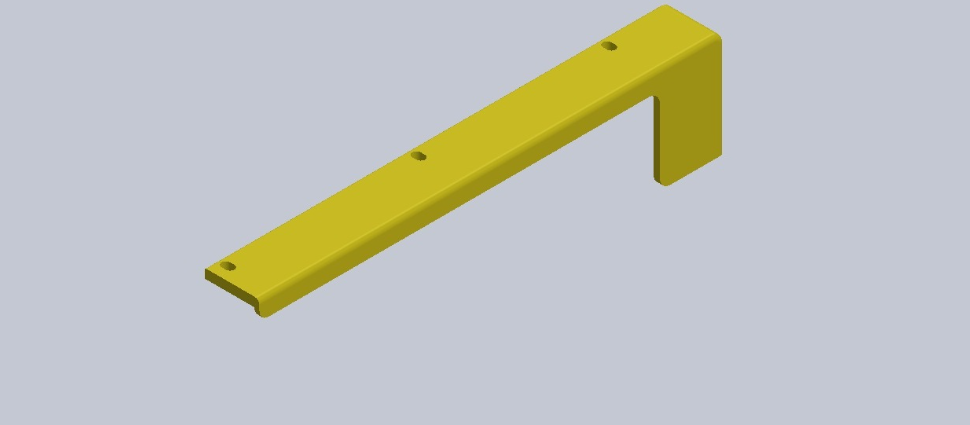

I

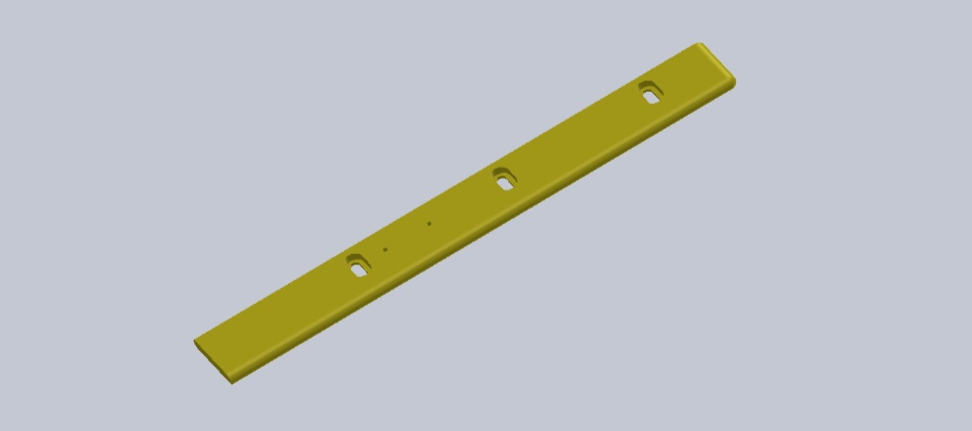

J

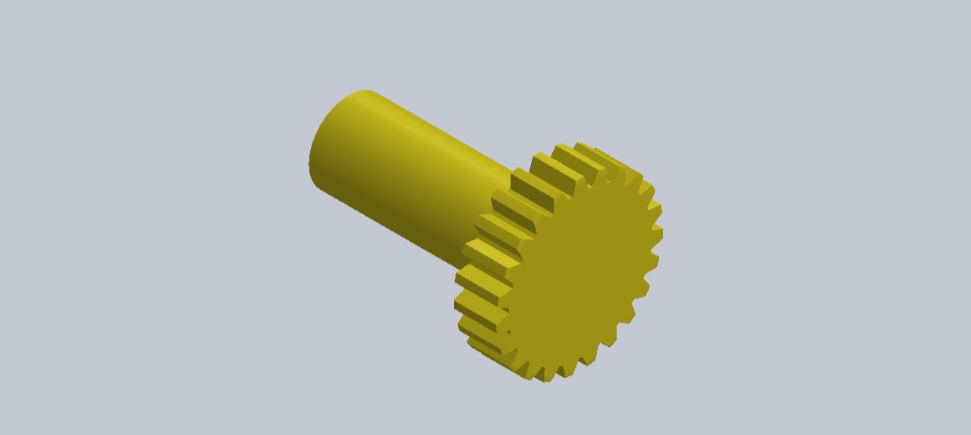

K
A) Veuillez noter qu'il y a une erreur dans la vidéo, vous devez imprimer deux engrenages de différentes tailles d’ouverture (petite et grande)

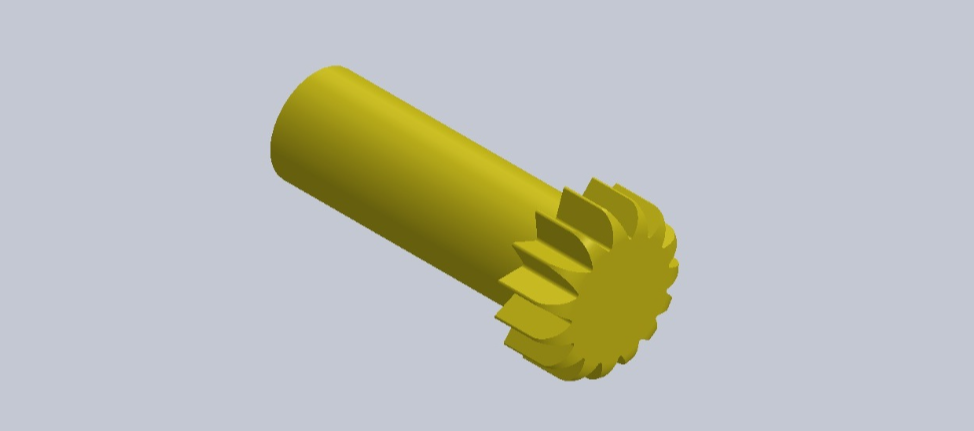

L
A) Veuillez noter qu'il y a une erreur dans la vidéo, vous devez imprimer deux engrenages de différentes tailles d’ouverture (petite et grande)

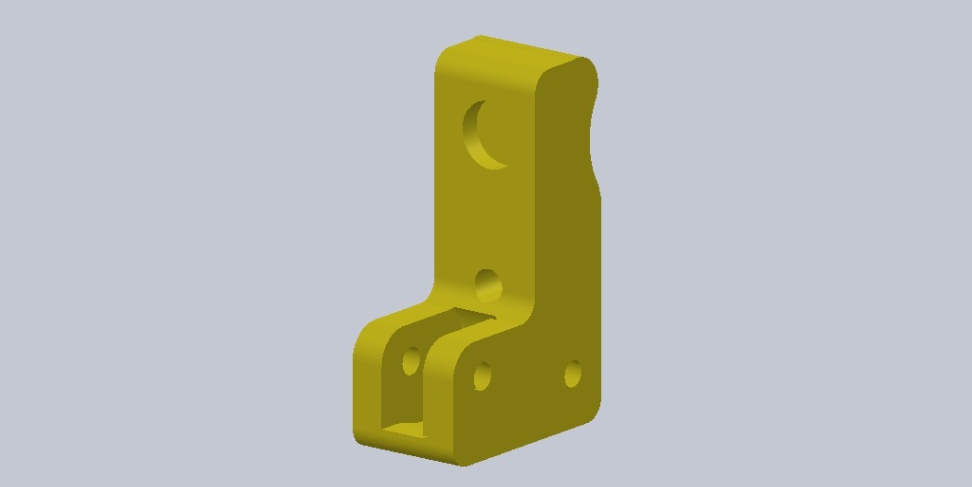

M

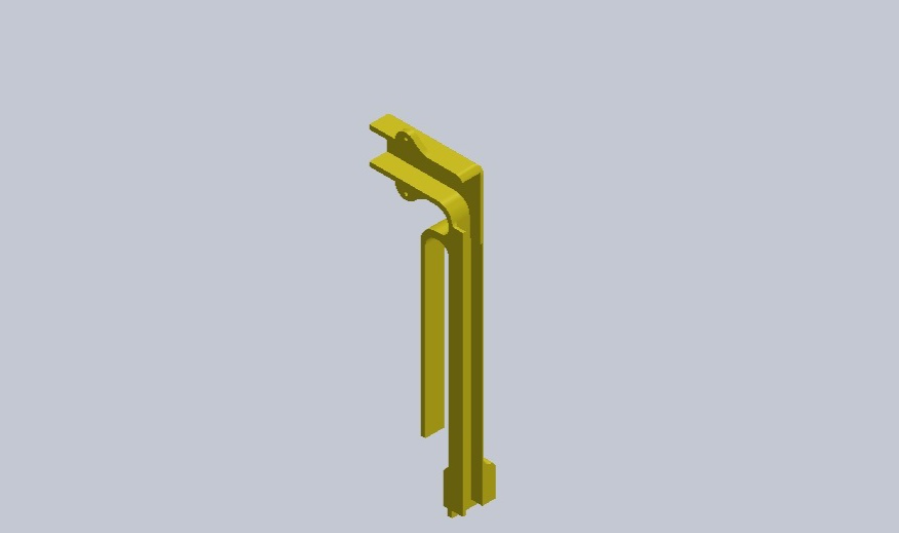

N

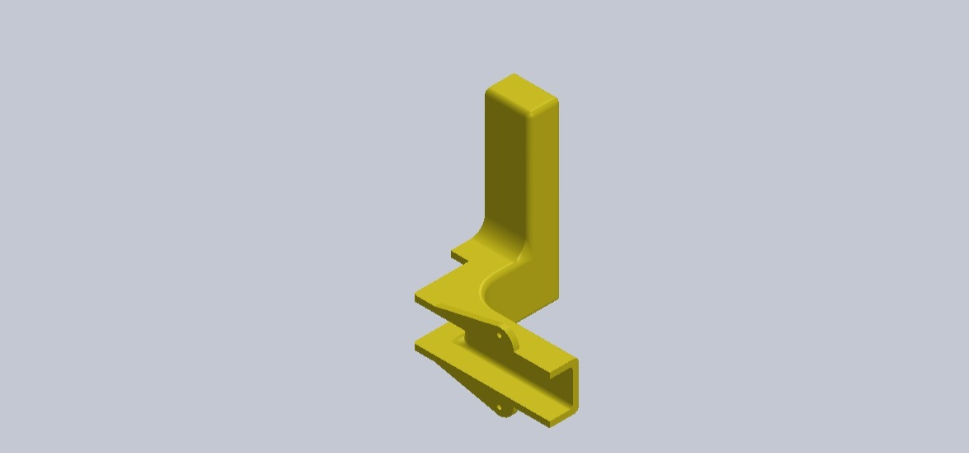

O

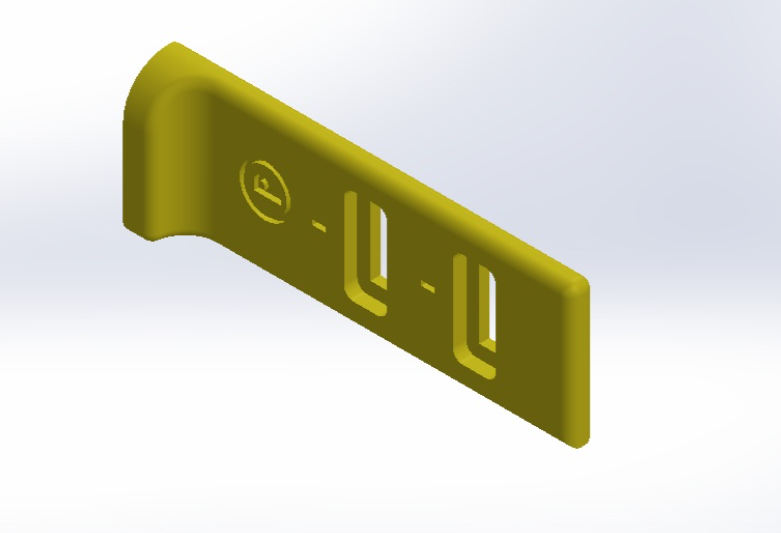

P
A) Veuillez noter qu'il y a une erreur dans la vidéo, vous devez imprimer la partie gauche et la partie droite

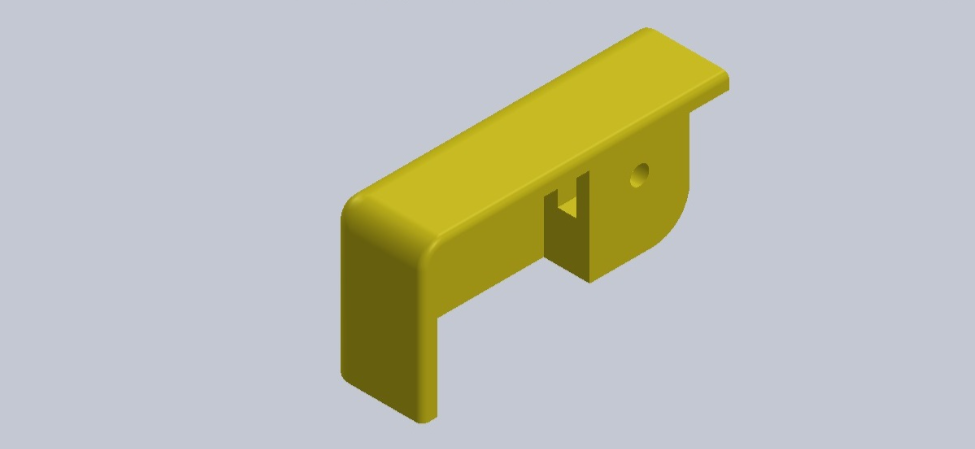

Q
A) Il faut que les extrémités touchent à peine les côtés des pièces A et B:
Si la pièce Q est courte, augmentez l'échelle de l'axe X
Si la pièce Q est trop longue, réduisez l'échelle de l'axe X
Sinon, sablez doucement l’extrémité du côté gauche (200 grains)
B) Nouvelle pièce Q ajustable (facultatif)
Cliquez ici pour télécharger le fichier STL
Nécessite 1 x boulon M3-25 (non inclus dans notre kit)
Nécessite 1 x écrou M3 (non inclus dans notre kit)
R

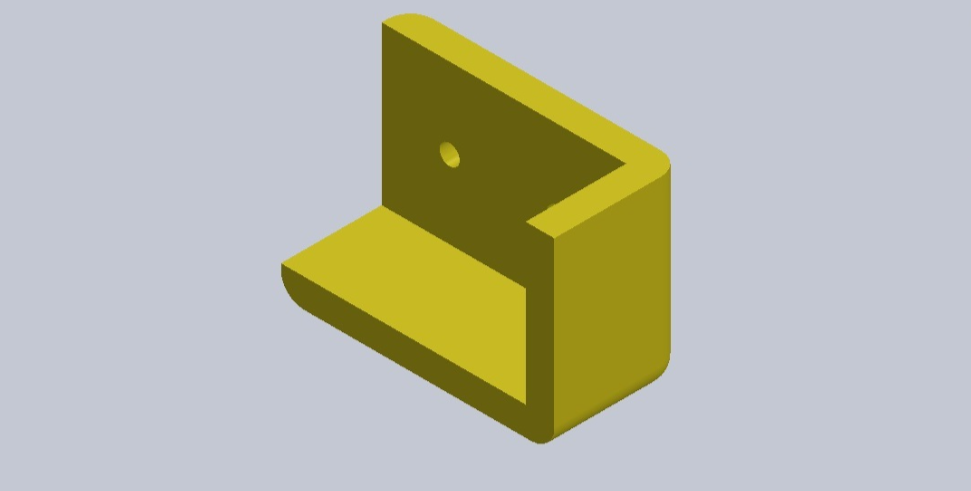

S

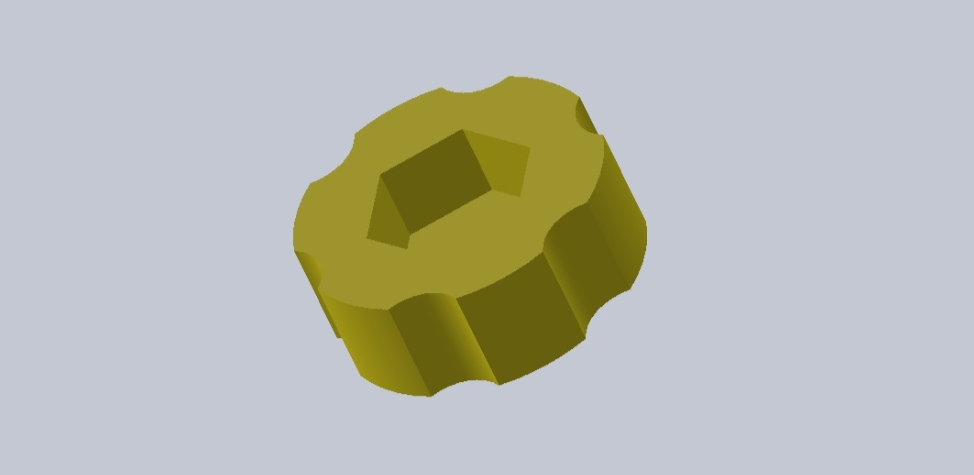

T

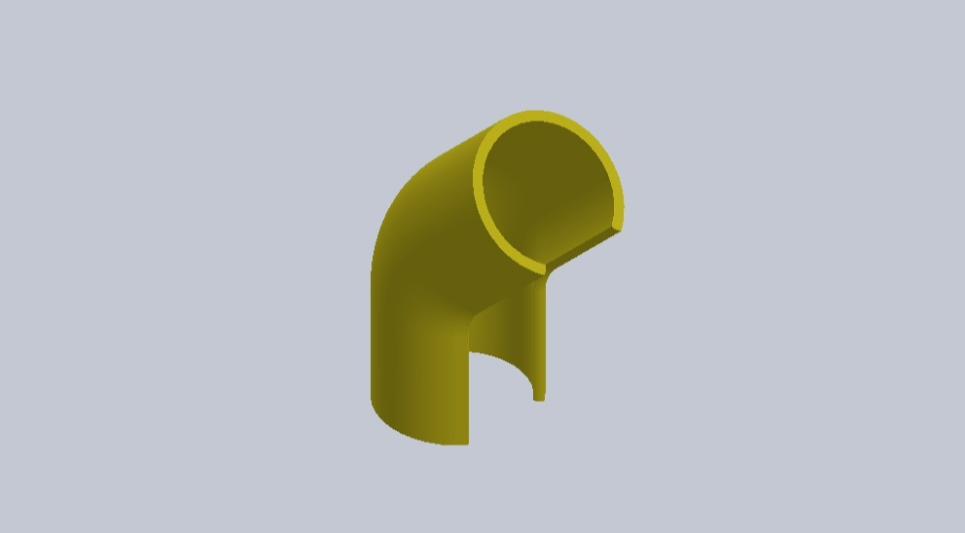

U

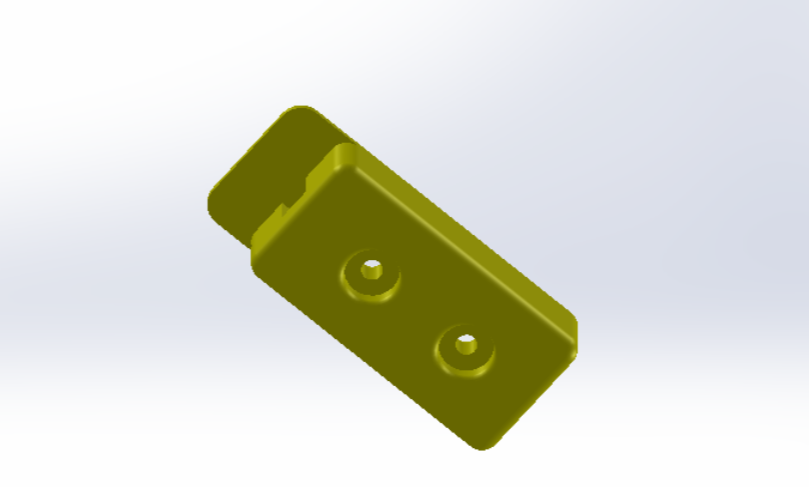

V
A) La vidéo montre un ancien design, mais les paramètres d'impression sont les mêmes
B) Nécessite un tube rouge de 1/8 po OD (non inclus dans le kit d'origine)
ACCESSOIRES QUI DOIVENT ÊTRE IMPRIMÉS
W-SUPPORT DE BOBINE-BASE
X-SUPPORT DE BOBINE-POTEAU
A) Cette pièce être imprimée deux fois
Y-BOITIER DU CONTRÔLEUR LCD
Z-COUPE TUBE PTFE
AA-OUTIL POUR LE RACCORD KJH 04 M6
AB-AIGUISOIRE DE FILAMENT

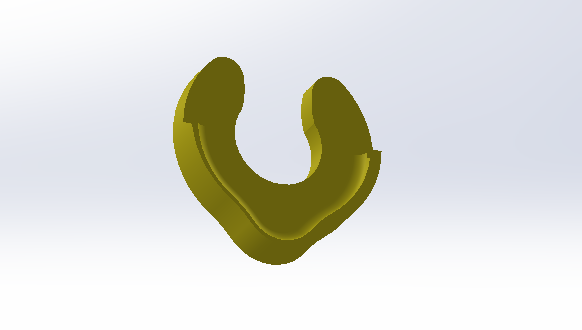

AC-CLIP DE RETENUE (FACULTATIF ET NON REQUIS)
A) Si vous avez perdu la clip de retenue fourni dans notre kit, vous pouvez toujours imprimer celle-ci
